工作台维修技术教程

发布时间:2018-05-31 点击数:2586

所需工具:内六角扳手一套、扭力扳手、接杆3根、M5、M6、M8、M10扭力头、开口扳手8-10、17-19、刮刀、红丹油、400型号砂纸、汽油、抹布、吊装工具等。

一、铲刮工作台平面度

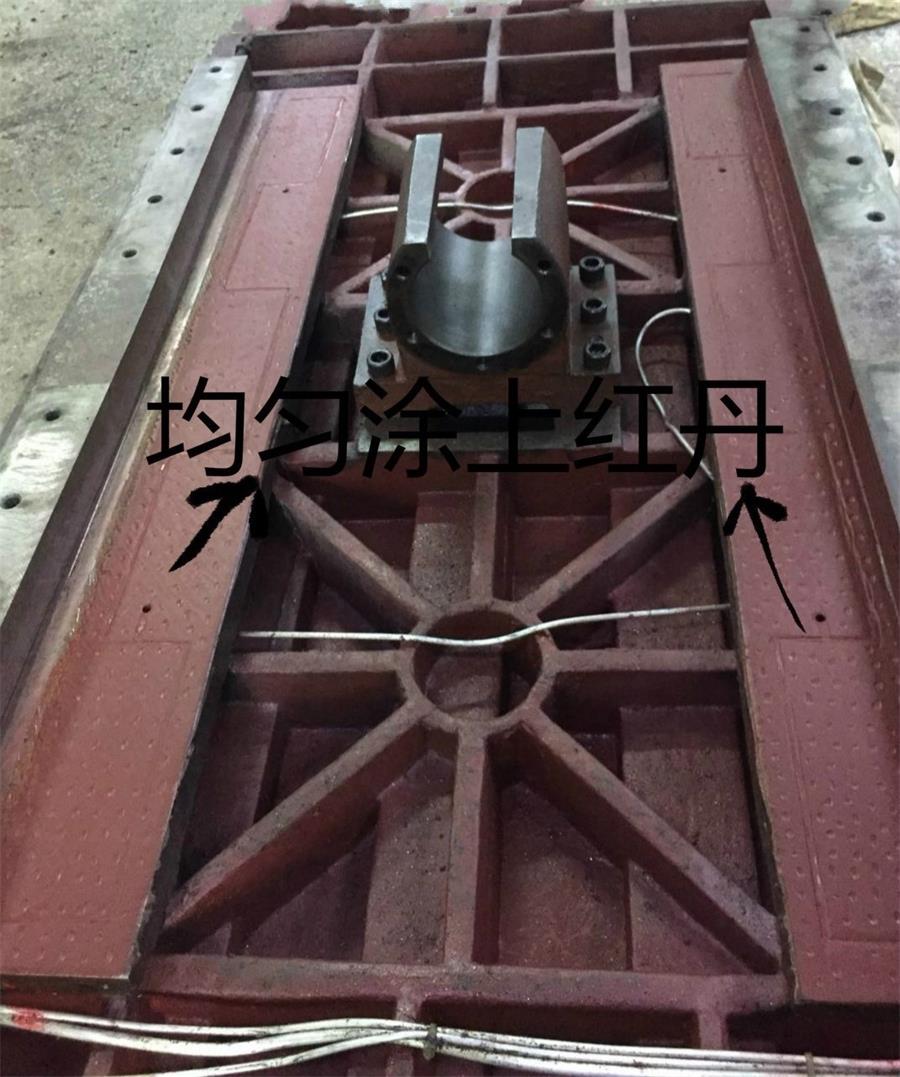

1、工作台刮渣片全部拆掉,工作台耐磨皮安装面用气枪吹干净,汽油清洗干净,均匀的涂上红丹油。导轨面用汽油清洗干净。

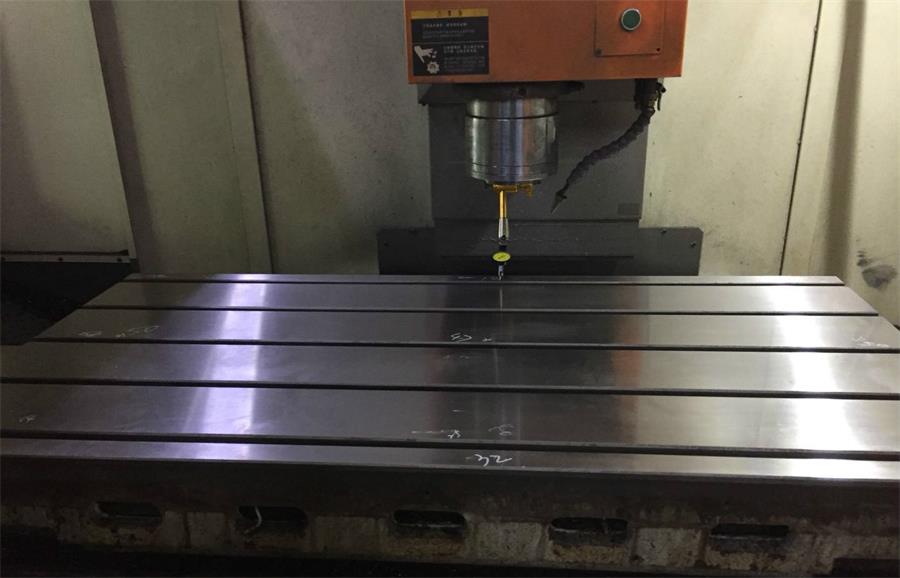

2、用行车把工作台吊起翻转过来,吊上机床,注意放到导轨上时不能压碰到丝杠,放下后手拉工作台靠紧基准面,用手轮摇X轴把丝杠传动螺母锁上2个螺丝,手轮来回移动X轴使磨合接触点清晰。架上千分表,打工作台九点平面度,记录数据。

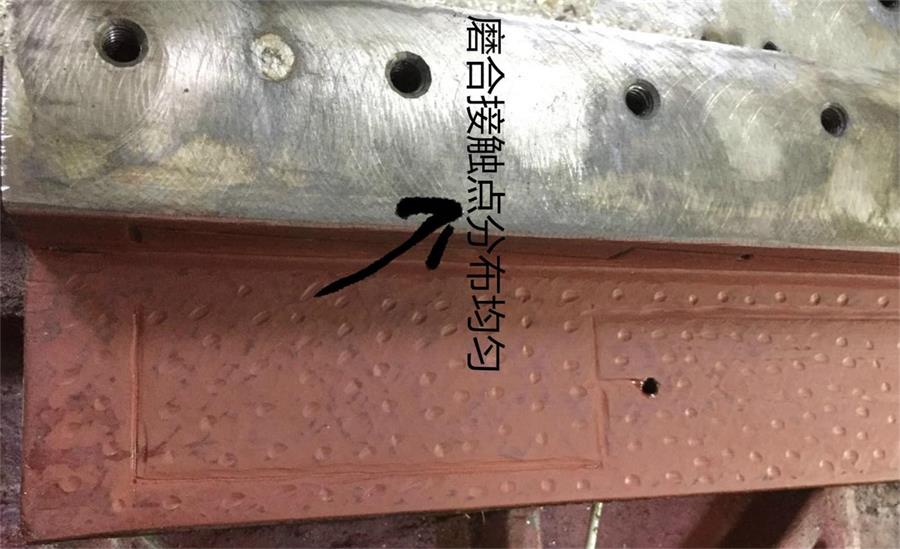

3、拆开丝杠传动螺母螺丝,把传动螺母摇到最边上,用行车把工作台吊下来,放在木头上,木头需放上纸皮,翻转过来。分析数据把最高点铲刮掉,最后把四个大角平面度铲刮到0.01mm内,分布点均匀如下图。



二、安装工作台

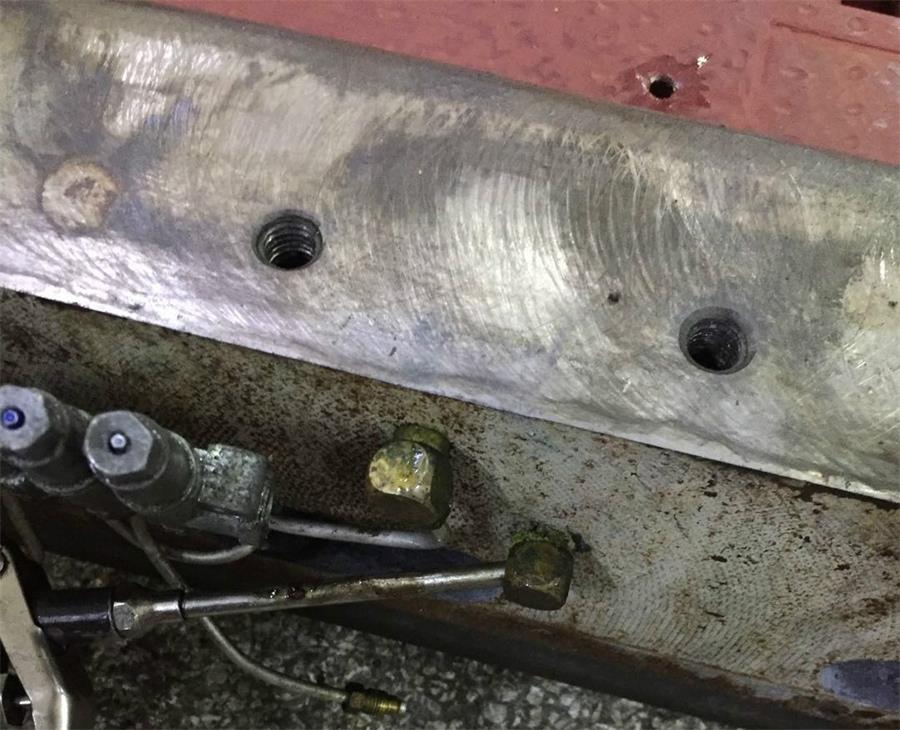

1、安装油管,安装刮渣片,工作台耐磨皮安装面清洗干净,把油管接头拆下来用气枪疏通,每个油孔都要通。然后接上油管,把机床上润滑油泵拆下来安装在上面,打油观察要每个油孔都出油。



2、导轨面用汽油清洗干净,两条导轨涂上导轨油,工作台耐磨皮安装面、压板安装面、传动螺母座清洗干净,把工作台吊起来翻转过来,吊上机床上注意放到导轨上时不能碰到丝杠,放下后手拉工作台靠紧基准面,用手轮摇X轴把丝杠传动螺母把油管先接好,然后摇到位锁上5个螺丝,先不锁紧。

3、把压板清洗干净,把工作台摇到最左边,安装左前与左后压板。把工作台摇到最右边,安装右前与右后压板,安装右边的主镶条,手推住镶条要正反摇手轮锁紧,安装左边主镶条。安装四根底镶条,手推进去锁紧即可。

4、移动工作台到最右边,锁紧丝杆传动螺母螺丝。

5、打工作台九点平面度,水平精度,画圆360精度,都调整在出厂标准范围内。
